HSPN型密封
HSPN型活塞杆专业密封件
一般说明：
由一个低摩擦的填充聚四氟乙烯（PTFE）环和矩形橡胶密封圈组合而成，矩形圈提供足够的密封预紧力并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用于高低速往复运动及高压系统的油缸活塞杆密封，起双向密封作用。一般要和导向环配套使用。
应用示例：
分往复运动、滑动、转动
往复运动：液压缸
滑动：中心回转接头、联接销、铰链销、履带销
转动：泵、马达、减速机
技术数据：
压力：0-40Mpa
往复速度：≤5m/s
工作温度：丁晴橡胶（NBR）-40℃至+100℃，氟橡胶(FKM)-20℃至+200℃。
工作介质：液压油、气、水
订货示例：

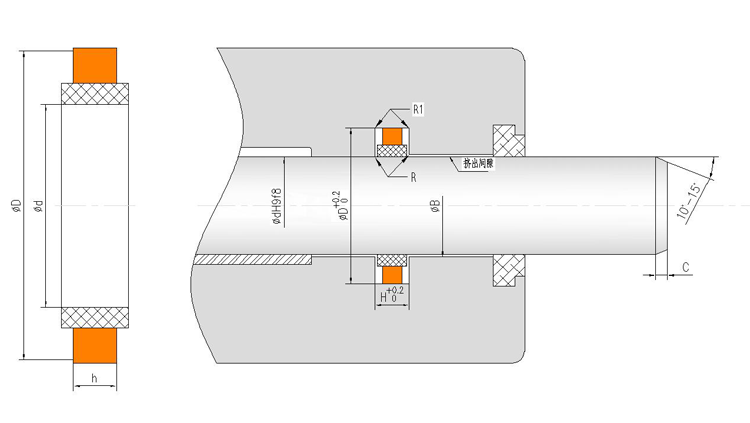

HSPN 18
订货号 | 密封件的公称尺寸及腔体尺寸 | ||||
d | D | h | H | C | |
SPN 18 | 18 | 27 | 4.3 | 4.5 | 3.5 |
20 | 20 | 29 | |||
22 | 22 | 31 | |||
27 | 27 | 36 | 4 | ||
31.5 | 31.5 | 40.5 | |||
47 | 47 | 60 | 7.3 | 7.5 | |
53 | 53 | 66 | |||
60 | 60 | 73 | |||
65 | 65 | 78 | 5 | ||
70 | 70 | 83 | |||
75 | 75 | 88 | |||
80 | 80 | 93 | |||
90 | 90 | 103.4 | |||
100 | 100 | 113.4 | |||
105 | 105 | 118.4 | |||
110 | 110 | 123.4 | |||
120 | 120 | 133.4 | |||
130 | 130 | 143.4 | 6.5 | ||
140 | 140 | 153.4 | |||
