HSPNO型密封
HSPNO型活塞杆密封专用密封件
一般说明：
由一个低磨擦的填充聚四氟乙烯（PTFE）环和O形橡胶密封圈组合而成，O形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用于高低速往复运动及高压系统的油缸活塞杆密封,起双向密封作用。一般要和导向环配套使用。
应用示例：
分往复运动、滑动、转动
往复运动：液压缸
滑动：中心回转接头、联接销、铰链销、履带销
转动：泵、马达、减速机
技术数据：
压力：0-35Mpa
速度：≤1.5m/s
工作温度：丁晴橡胶（NBR）-30℃至100℃；氟橡胶(FKM)-20℃至160℃
行程：2000mm以下
工作介质：液压油、气、水
材料：PTFE、橡胶（NBR/FKM）
订货示例：
HSPNO 12

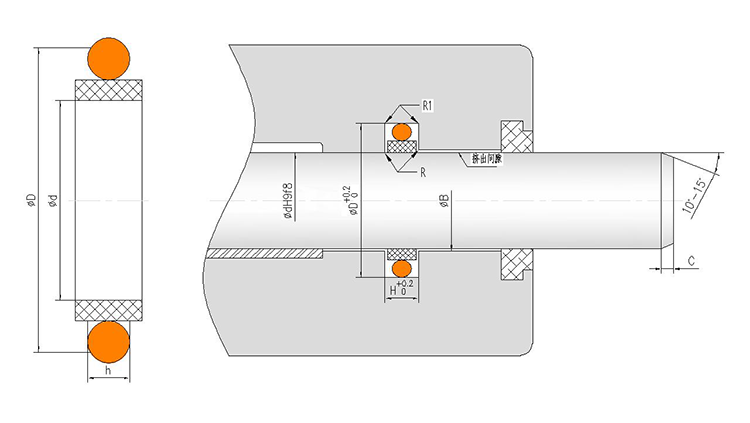

订货号 | 密封件的公称尺寸及腔体尺寸 | ||||
d | D | h | H | C | |
HSPNO12 | 12 | 18 | 3 | 3.2 | 2 |
14 | 14 | 20 | |||
16 | 16 | 22 | |||
18 | 18 | 24 | |||
20 | 20 | 26 | |||
22 | 22 | 31 | 3.8 | 4 | 3.5 |
25 | 25 | 34 | |||
28 | 28 | 37 | |||
30 | 30 | 39 | |||
32 | 32 | 41 | |||
36 | 36 | 45 | |||
40 | 40 | 49 | |||
45 | 45 | 54 | |||
50 | 50 | 65 | 6.3 | 6.5 | 4 |
56 | 56 | 71 | |||
60 | 60 | 75 | |||
63 | 63 | 78 | |||
70 | 70 | 85 | 5 | ||
75 | 75 | 90 | 6.3 | 6.5 | 5 |
80 | 80 | 95 | |||
85 | 85 | 100 | |||
90 | 90 | 105 | |||
95 | 95 | 110 | |||
100 | 100 | 115 | |||
105 | 105 | 120 | |||
110 | 110 | 125 | |||
115 | 115 | 130 | 6.5 | ||
120 | 120 | 135 | |||
125 | 125 | 140 | |||
130 | 130 | 145 | |||
135 | 135 | 150 | |||
140 | 140 | 155 | |||
145 | 145 | 160 | |||
150 | 150 | 170 | 9.8 | 10 | 6.5 |
160 | 160 | 180 | |||
170 | 170 | 190 | |||
180 | 180 | 200 | |||
190 | 190 | 210 | |||
200 | 200 | 220 | |||
210 | 210 | 230 | |||
220 | 220 | 240 | |||
224 | 224 | 244 | |||
230 | 230 | 250 | |||
240 | 240 | 260 | |||
250 | 250 | 270 | |||
260 | 260 | 280 | 7.5 | ||
270 | 270 | 290 | |||
280 | 280 | 300 | |||
290 | 290 | 310 | |||
300 | 300 | 320 | |||
310 | 310 | 330 | |||
320 | 320 | 340 | |||
330 | 330 | 350 | |||
340 | 340 | 360 | |||
350 | 350 | 370 | |||
360 | 360 | 380 | |||
370 | 370 | 390 | |||
380 | 380 | 400 | |||
