HSPGW系列活塞密封
HSPGW型活塞密封专用密封件
一般说明：
HSPGW组合密封圈是一种广泛应用在高压工况下的重载双向活塞密封圈。它具有优良的防泄漏能力、抗挤出和耐磨性能。HSPGW组合密封圈特别适用在长行程的情况。并在范围较广的流体和高温度的场合，可适应较大的活塞空隙。HSPGW组合密封圈是以叠加方式组成一个紧凑的结构，性能好，并能安装在单一的活塞沟槽内。它的几何形状使其具有总体的稳定性、耐磨、密封性、低磨擦和无需维修的长寿命。由于设定了初始过盈量，因此密封圈在低压时就具有优良的密封性能。当压力升高时，密封性能也很好，因为弹性体对组合密封圈施力，将系统压力产生的轴向力转变为径向挤压。适用于重载的尼龙挡圈，是为了保护密封圈免受挤出而特殊设计的，满足了各种液压缸应用场合。
应用示例：
分往复运动、滑动、转动
往复运动：液压缸
滑动：中心回转接头、联接销、铰链销、履带销
转动：泵、马达、减速机
技术数据：
压力：≤50Mpa
速度：≤1.5m/s
工作温度：低温用丁晴橡胶（NBR）-55℃至80℃；氟橡胶(FKM)-20℃至+120℃
工作介质：液压油、水、乳化液
材料：密封圈为聚四氟乙烯（PTFE），挡圈为尼龙（PA）或聚甲醛（POM），弹性材料为丁晴橡胶（NBR）或氟橡胶（FKM）
重要提示 :
油缸内表面应当珩磨或抛光，使表面粗糙度达到Ra0.4mm(Rmax0.1～0.8),尤其是在恶劣的润滑状况下，必须珩磨。
订货示例：
订货号：HSPGW 50 油缸内表面应当珩磨或抛光，使表面粗糙度达到Ra0.4mm(Rmax0.1～0.8),尤其是在恶劣的润滑状况下，必须珩磨。

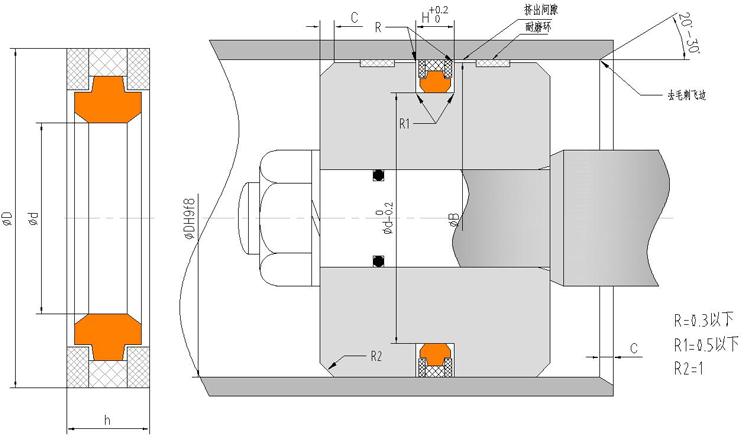

订货号 | d | D | h | H | C |
HSPGW50 | 36 | 50 | 8.5 | 9 | 4 |
60 | 46 | 60 | |||
65 | 50 | 65 | 10.5 | 11 | 5 |
70 | 55 | 70 | |||
75 | 60 | 75 | |||
80 | 65 | 80 | |||
85 | 70 | 85 | |||
90 | 75 | 90 | |||
95 | 80 | 95 | |||
100 | 85 | 100 | 12 | 12.5 | |
105 | 90 | 105 | |||
110 | 95 | 110 | |||
115 | 100 | 115 | 6.5 | ||
120 | 105 | 120 | |||
125 | 102 | 125 | 15.5 | 16 | |
130 | 107 | 130 | |||
135 | 112 | 135 | |||
140 | 117 | 140 | |||
145 | 122 | 145 | |||
150 | 127 | 150 | |||
160 | 137 | 160 | |||
170 | 147 | 170 | |||
180 | 157 | 180 | |||
185 | 162 | 185 | |||
190 | 167 | 190 | |||
200 | 177 | 200 | |||
210 | 187 | 210 | |||
220 | 197 | 220 | |||
225 | 202 | 225 | |||
230 | 207 | 230 | |||
240 | 217 | 240 | |||
250 | 222 | 250 | 17 | 17.5 | |
260 | 232 | 260 | 7.5 | ||
270 | 242 | 270 | |||
280 | 252 | 280 | |||
300 | 272 | 300 | |||
320 | 292 | 320 |
